Introdução

O reentador de retorno do transportador VEE são componentes usados nos sistemas de correia transportadora para apoiar e orientar a parte de retorno da correia transportadora. Eles são normalmente feitos de aço ou borracha e têm uma ranhura em forma de V que reduz efetivamente o atrito e o desgaste na correia transportadora. Esses componentes geralmente são instalados na parte inferior da correia transportadora para garantir a operação suave e a durabilidade a longo prazo da correia transportadora.

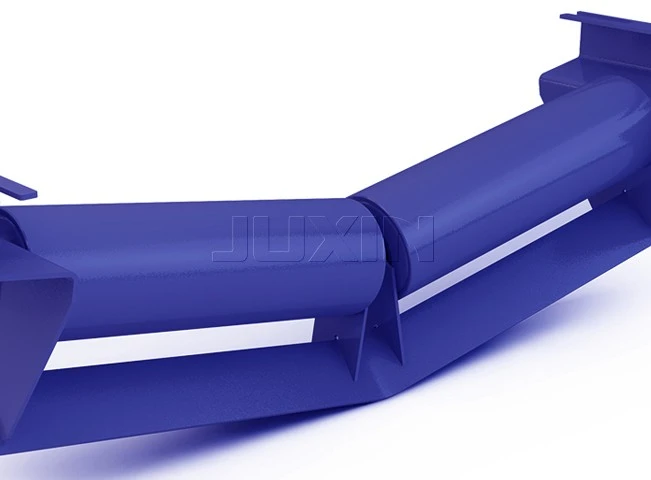

Conveyor Vee Return Idlers

Aplicativo

O reentrões de retorno transportadores veem são usados em sistemas de correia transportadores em vários setores, comomineração, construção, agricultura e fabricação. Eles geralmente são instalados na parte inferior da correia transportadora para apoiar e guiar a parte de retorno da correia, à medida que ela se move de volta ao ponto de carregamento. O Retorno de Retorno transportador é componentes essenciais que ajudam a garantir a operação suave e eficiente dos sistemas de correia transportadora, reduzindo o desgaste e a rasgo na correia e em outros componentes e aumentando a vida útil geral do sistema.

Projeto

Idler / Conveyor Vee Return Idlers

O princípio do design dos regueiros de retorno transportador é guiar a parte de retorno da correia transportadora e reduzir o atrito e o desgaste na correia. A ranhura em forma de V no rolo foi projetada para fornecer um suporte estável e confiável para a correia, além de reduzir a área de contato entre a correia e o rolo. Isso reduz o atrito e o desgaste no cinto, o que pode prolongar a vida útil do cinto e reduzir os custos de manutenção.

Os rolamentos nas duas extremidades do rolo são projetados para fornecer rotação e suporte suaves para o rolo, garantindo que a correia funcione sem problemas e sem interrupção. O quadro que abriga os rolamentos e o rolo foi projetado para caber na estrutura do transportador, fornecendo uma montagem segura e estável para o meta inimigo.

Vantagem

V Return Idler Structure

A estrutura dos contadores de retorno transportadores pode variar dependendo da aplicação e fabricante específicos.

Groove em forma de V.

O Retorno de VEE transportador normalmente consiste em um rolo de aço ou borracha com uma ranhura em forma de V no centro. A ranhura em forma de V no rolo foi projetada para guiar a parte de retorno da correia transportadora, reduzindo o atrito e o desgaste na correia.

Rolo

O rolo é montado em um eixo suportado por rolamentos nas duas extremidades. Os rolamentos geralmente são alojados em uma estrutura de aço ou plástico projetado para caber na estrutura do transportador.

Discos de borracha ou anéis

Alguns cilindros de retorno transportadores também podem ter discos ou anéis de borracha no rolo para reduzir ainda mais o atrito e melhorar o rastreamento da correia.

Produção

Workshop de produção inteligente

HEBEI, 1º de maio de 2023, Juxin está emocionado em anunciar a conclusão e a utilização do triunfante de seu workshop de produção inteligente 6, {6}} de ponta.

Linha de produção inteligente de Idler

HEBEI, 1º de junho de 2023, Juxin anuncia a implementação bem-sucedida de sua linha de produção Intelligent Idler de última geração.

Certificado

Tag: v Retorno Idler, China contra Fabricantes de Retorno Idler, Fornecedores, Fábrica, Idlers de retorno em espiral de borracha Carregando Idlers para transportador de correia Transportador Vee Return Idler usuários de HDPE Rolo de retorno em espiral para transportador de correia Conjunto de polia de impacto

page-777-366

CINTO

LARGURA

MODELO

Ro ll er

CONSEQUÊNCIA

N o.

H 2

MA SS (kg)

MODELO

800

-080-89-204

Vr -89-204-465

465

204

1142

1090

100

328

145

M 12

24.0

-080-89-205

Vr -89-205-465

205

25.5

-080-108-204

Vr -108-204-465

108

204

338

26.5

-080-108-205

Vr -108-205-465

205

28.2

-080-108-305

Vr -108-305-465

305

29.1

-080-133-205

Vr -133-205-465

205

357

31.4

-080-133-305

Vr -133-305-465

305

32.0

1000

-100-108-205

Vr -108-205-600

108

600

205

1342

1290

110

371

150

M 16

36.6

-100-108-305

Vr -108-305-600

305

37.5

-100-108-206

Vr -108-206-600

206

39.6

-100-108-306

Vr -108-306-600

306

40.4

-100-133-205

Vr -133-205-600

133

205

384

41.4

-100-133-305

Vr -133-305-600

305

42.0

-100-133-206

Vr -133-206-600

206

44.1

-100-133-306

Vr -133-306-600

306

44.8

-100-159-205

Vr -159-205-600

159

205

417

47.0

-100-159-305

Vr -159-305-600

305

47.7

-100-159-206

Vr -159-206-600

206

49.7

-100-159-306

Vr -159-306-600

306

50.5

1200

-120-108-205

Vr -108-205-700

108

700

205

1592

1540

120

401

150

M 16

48.6

-120-108-305

Vr -108-305-700

305

49.5

-120-108-206

Vr -108-206-700

206

51.9

-120-108-306

Vr -108-306-700

306

52.7

-120-133-205

Vr -133-205-700

133

205

414

52.6

-120-133-305

Vr -133-305-700

305

53.2

-120-133-206

Vr -133-206-700

206

55.6

-120-133-306

Vr -133-306-700

306

56.4

-120-159-205

Vr -159-205-700

159

205

447

59.9

-120-159-305

Vr -159-305-700

305

60.5

-120-159-206

Vr -159-206-700

206

62.9

-120-159-306

Vr -159-306-700

306

63.7

1400

-140-108-205

Vr -108-205-800

108

800

205

1800

1740

130

420

150

M 16

57.1

-140-108-305

Vr -108-305-800

305

58.0

-140-108-206

Vr -108-206-800

206

60.7

-140-108-306

Vr -108-306-800

306

61.5

-140-133-205

Vr -133-205-800

133

205

433

61.5

-140-133-305

Vr -133-305-800

305

62.1

-140-133-206

Vr -133-206-800

206

64.8

-140-133-306

Vr -133-306-800

306

65.6

-140-159-205

Vr -159-205-800

159

205

466

68.9

-140-159-305

Vr -159-305-800

305

69.5

-140-159-206

Vr -159-206-800

206

72.2

-140-159-306

Vr -159-306-800

306

73.0
